   负压手动放水器的型号为CWG-SD，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；SD是手动的简称，所以CWG-SD的意思为瓦斯抽放（采）管路所用负压手动放水器，负压手动放水器是煤矿瓦斯抽放系统不可缺少的自动放水装置，负压手动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。

     二、负压手动放水器的结构

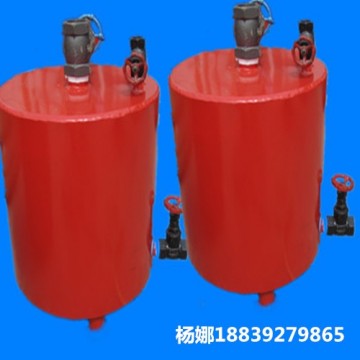

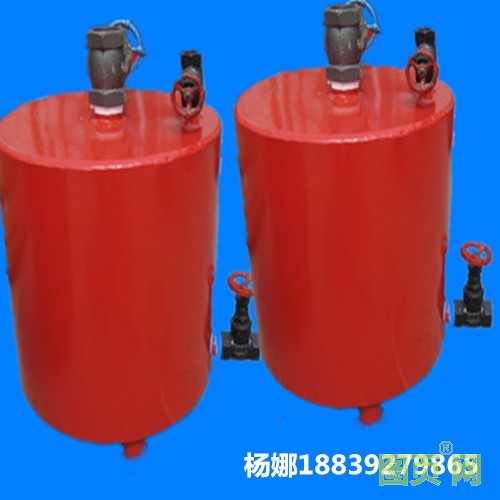

    本产品主要由耐压筒体、进水阀、进气阀、放水阀等部件构成。1-放水阀   2-耐压筒体   3-进气阀   4-进水阀

     三、负压手动放水器，负压手动放水阀产品参数性能

外形尺寸（长×宽×高）： 415*350*440 mm

适用压力范围：  -0.3Mpa～+0.3Mpa

手动放水量：  ≤20 L／min

重   量：  约31.5kg

      四、负压手动放水器的安装方法

1.本产品应当安装在管路的低洼处。

2. 进水管路安装，采用2吋的耐压黑布胶管与手动放水器的进水阀（1.5吋马牙扣管）连接。

3. 耐压黑布胶管另一端与瓦斯抽放管路底部焊接的1.5吋马牙扣管连接。
